HEXAGON 一鍵測量?jī)x
產品綜述:
臥式一鍵測量?jī)x和立式一鍵測量?jī)x在功能上基本是一樣的,由于結構的不同, 所以在某些應用場合,臥式的優勢更突出。

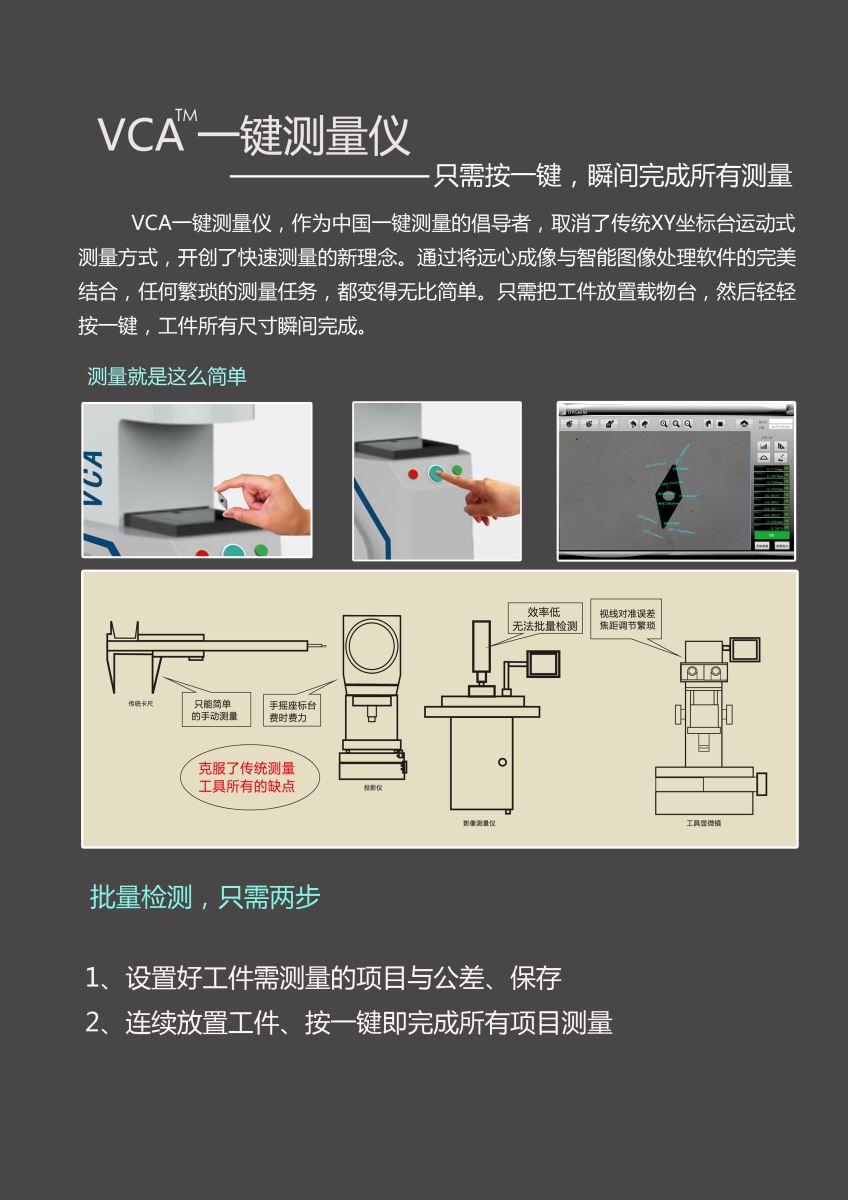

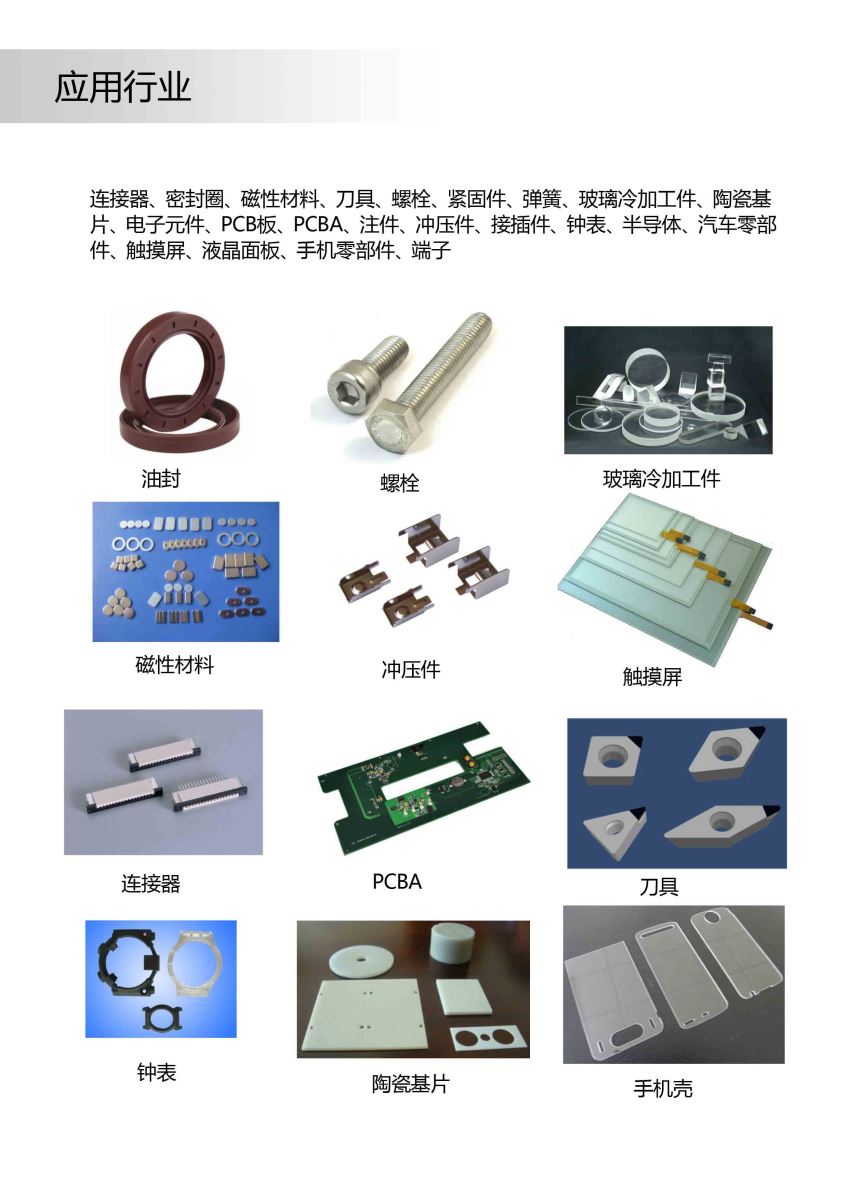

1.特別適用于圓柱類的易豎著放置,不易平著放置的物體測量,如螺栓、氣門導管、噴油噴嘴、火花塞等,測量該類物體直接豎著放置載物臺即可測量, 如果是用立式的一鍵測儀測,平著放置是不水平的,必須備置相應的夾具,夾具本身就存在誤差,每次測量都必須用夾具卡住被測物,所以即耗人耗時,又影響測量 精度。
2.載物臺較寬,被測物前后左右放置均可以,不影響測量精度。
3.可以多層放置,放更多的被測物,不浪費視野。
產品功能:

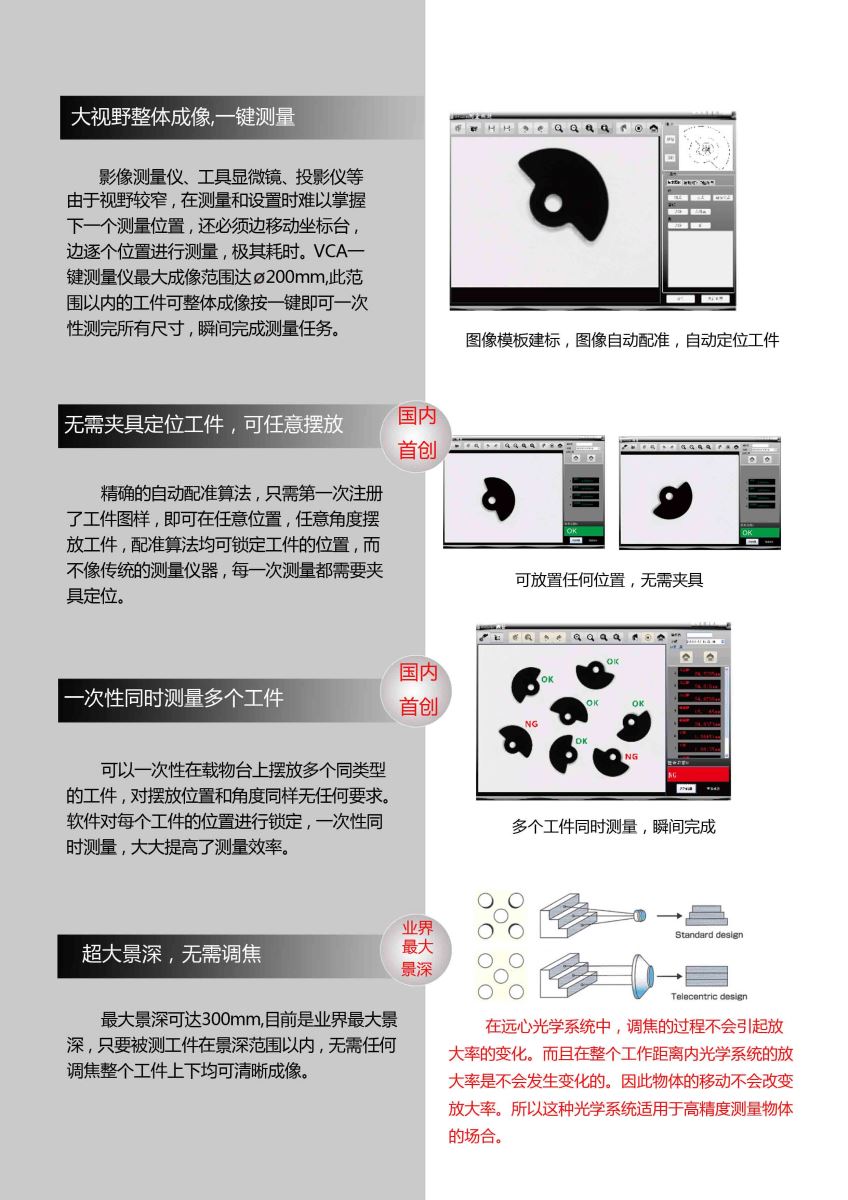

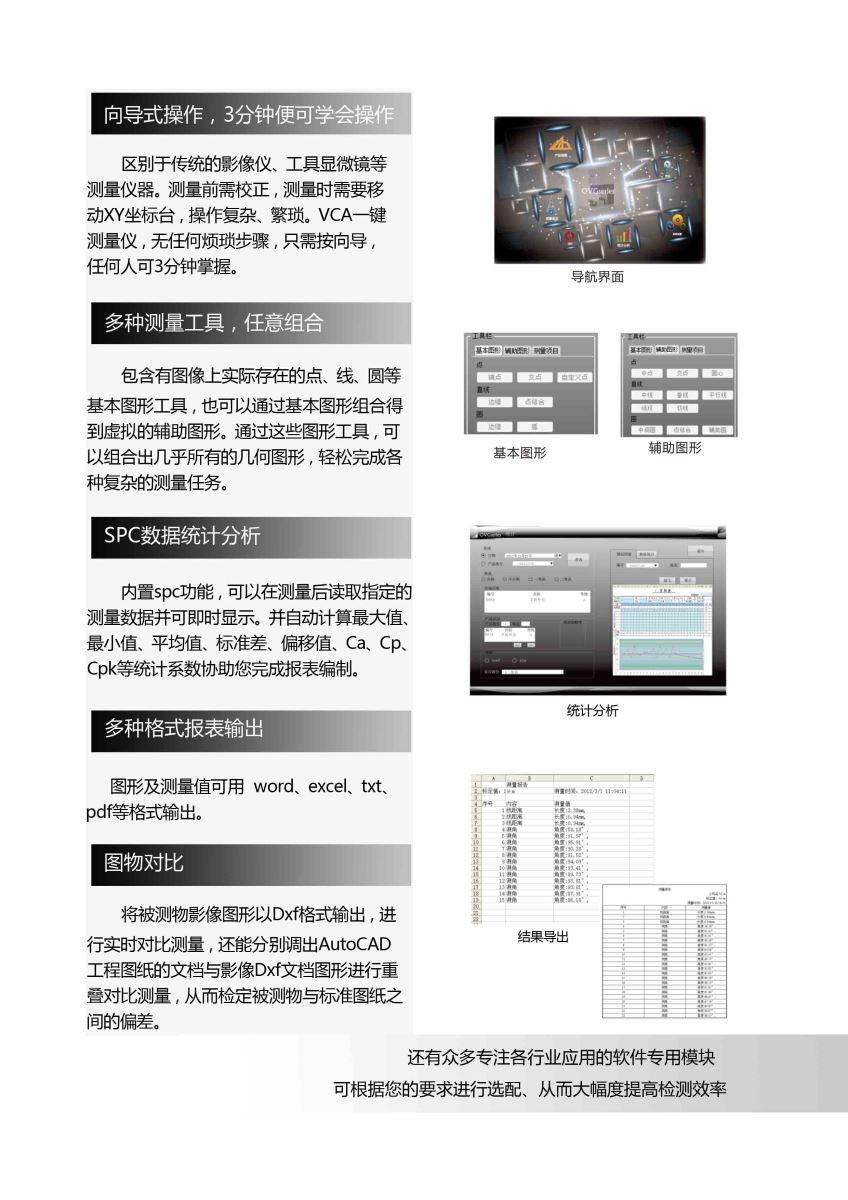

◆測量功能:線、圓、矩形、多邊形、角度等測量工具,對圖像上兩點距離、線段長度、線距、圓半徑直徑、圓周長、圓面積、圓心距、角度、弧度、矩形、橢圓、點線等幾何測量
◆報告導出:一鍵以JPG、BMP圖片或WORD、EXCEL、PDF方式報告導出
◆SPC統計:X-R、Xm-Rt等控制圖、并自動計算最大值、最小值、平均值、標準差、偏移值、Ca、Cp、Cpk等統計系數
◆CAD圖紙比對:影像圖形以DXF格式輸出,實時對比測量,或調出Auto CAD工程圖紙文檔與影像DXF文檔圖形進行重疊對比測量
◆公差計算:輸入標準值和正負公差,軟件自動計算出實際值與標準值之間差值,并提示
◆在線檢測(選配):全自動檢測產品尺寸,缺陷,顏色等,并判斷產品是否合格
臥式系列技術參數:
型號 |
HV200 |
HV150 |
HV100 |
HV50 |
HV30 |
測量范圍 |
Φ200 |
Φ150 |
Φ100 |
Φ50 |
Φ30 |
測量精度(μm) |
±5 |
±5 |
±5 |
±3 |
±2 |
重復精度(μm) |
±2 |
±2 |
±2 |
±1 |
±0.5 |
景深 |
300 |
150 |
60 |
30 |
10 |
測量速度 |
≤1 |
||||
圖像傳感器 |
500萬像素CCD |
||||
照明系統 |

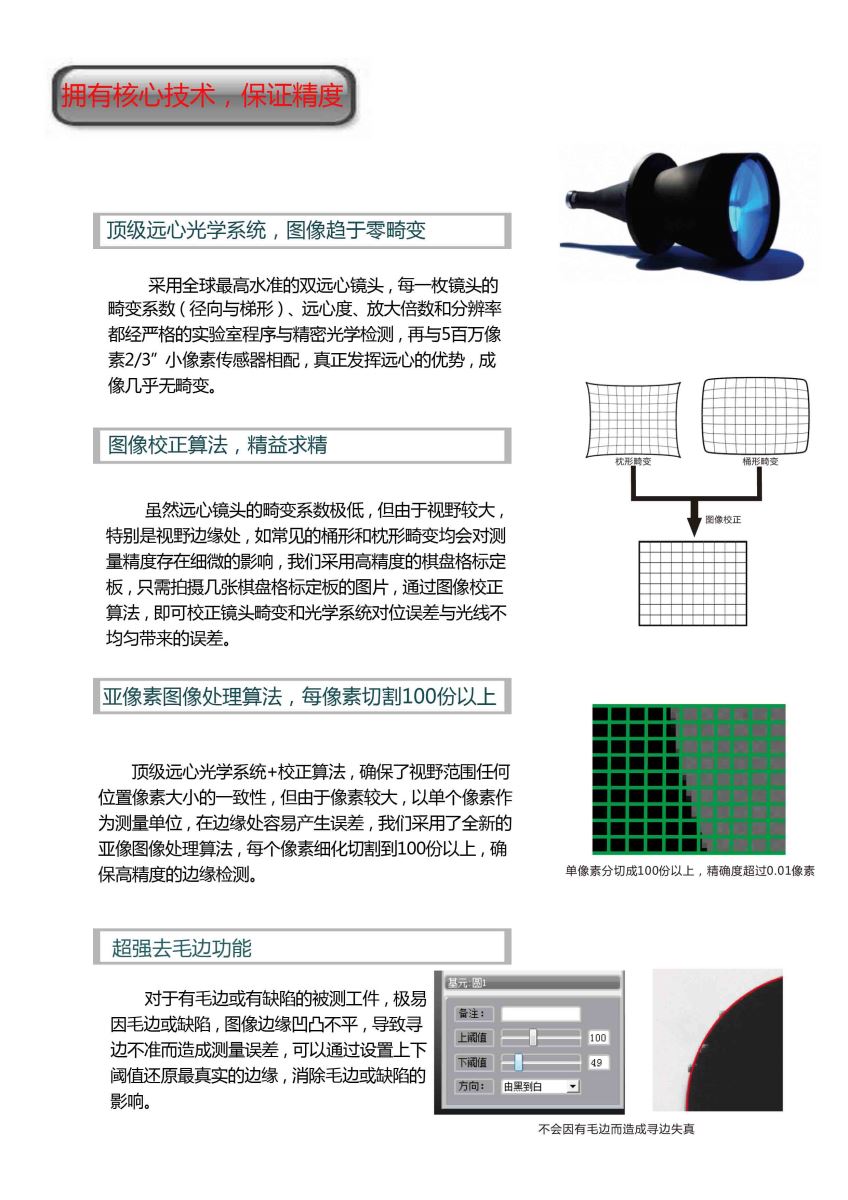

遠心平行光源 |
||||
軟件 |
一鍵測量專用軟件 |
||||
工作環境 |
溫度5~35℃ |
立式系列技術參數:
型號 |
OV200 |
OV150 |
OV100 |
OV50 |
OV30 |
測量范圍 |
Φ200 |
Φ150 |
Φ100 |
Φ50 |
Φ30 |
測量精度(μm) |
±7 |
±5 |
±5 |
±3 |
±2 |
重復精度(μm) |
±3 |
±2 |
±2 |
±1 |
±0.5 |
景深 |
300 |
150 |
60 |
30 |
10 |
測量速度 |
≤1 |
||||
圖像傳感器 |
500萬像素CCD |
||||
照明系統 |
遠心平行光源 |
||||
軟件 |
一鍵測量專用軟件 |
||||
工作環境 |
溫度5~35℃ |
