RENISHAW測頭-TP20觸發式測頭
TP20
具有模塊交換功能的超小型觸發式測頭,可以配用一系列測針配置和加長桿測量復雜工件的特征。
關于TP20
TP20是一款超小型五向或六向機械結構式觸發測頭系統。雙部件設計,由測頭本體和可分離測針模塊組成,使用高重復性磁接頭連接。因此具備了手動或自動更換測針配置的功能,無需重新標定測針端部,大大節省了檢測循環的時間。
模塊具有多種觸發力,使測頭性能能夠完全符合測量需求。還有一系列測頭加長桿及一個六向模塊可供選擇。測針安裝螺紋與雷尼紹M2系列的測針匹配。
TP20系統可方便地用于坐標測量機系統的改造,并與現有觸發式測頭接口、加長桿和轉接頭兼容。

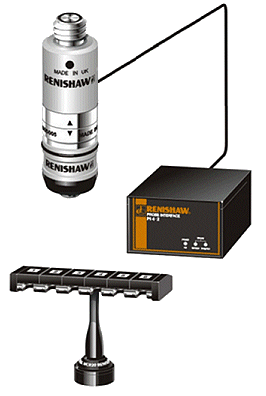

系統組件
系統組件包括:
·TP20測頭本體
·TP20測頭模塊 — 七種不同選擇,以適應各種應用
·MCR20或TCR20模塊交換架 — 自動操作
·MSR1模塊存放架 — 手動操作
·適合與雷尼紹的PI7-3、PI200-3和UCC控制器連接。
TP20規格
感應方向 |
除6向以外的所有模塊 6向 |
±X、±Y、+Z ±X、±Y、±Z |
適合的接口 |
|
PI7-3、PI200-3、UCC控制器 |
預行程變化 |
LF SF / EM1 / EM2 MF EF 6向 |
±0.60 μm (± 0.000023 in) ±0.80 μm (± 0.000032 in) ±1.00 μm (± 0.000039 in) ±2.00 μm (± 0.000079 in) ±1.50 μm (± 0.000058 in) |
單向重復性 |
LF / SF / EM1 / EM2 MF EF 6向 |
±0.35 μm (± 0.000014 in) ±0.50 μm (± 0.000020 in) ±0.65 μm (± 0.000026 in) ±1.00 μm (± 0.0000395 in) |
測針交換的重復性 |
MCR20 手動 |
±0.50 μm (± 0.000020 in) ±1.00 μm (± 0.000040 in) |
測針系列 |
|
M2 |
安裝方式 |
|
M8螺紋 |
測頭模塊
目前可提供7種適合各種應用的測頭模塊系列,以端部的顏色區分。
模塊 |
|
應用 |
測力 |
測針長度 |
SF — 標準測力 |
適合大多數應用場合 |
XY: 0.08 N Z: 0.75 N 測針: 10 mm |
10 - 50 mm GF |
|
LF — 低測力 |
|
低觸發力應用,例如橡膠密封件 |
XY: 0.055 N Z: 0.65 N 測針: 10 mm |
10 – 33 mm |
MF — 中測力 |
需要高于標準測力的場合 |
XY: 0.1 N Z: 1.9 N 測針: 25 mm |
10 – 60 mm |
|
EF — 高測力 |
大直徑/偏重測針組件或機器振動造成誤觸發的場合 |
XY: 0.1 N Z: 3.2 N 測針: 50 mm |
10 – 60 mm |
|
6W — 六向 |
在-Z方向測量,例如退刀槽 |
XY: 0.14 N Z: 1.6 N 測針: 10 mm |
10 – 50 mm |
|
EM1 STD — 50 mm加長桿 |
需要50 mm加長桿的大多數應用場合 |
XY: 0.08 N Z: 0.75 N 測針: 10 mm |
10 – 50 mm |
|
EM2 STD — 75 mm加長桿 |
需要75 mm加長桿的大多數應用場合 |
XY: 0.08 N Z: 0.75 N 測針: 10 mm |
10 – 50 mm |
交換架
MCR20測頭模塊交換架用于妥善存放測頭模塊以便快速自動交換,并且保護它們不受工作環境中的空氣污染。
MSR1模塊存放架可妥善地存放6個模塊,減輕了進行手動交換的操作人員的工作,有助于提高生產率。
