RENISHAW測頭-SP25M掃描測頭
SP25M
直徑僅為25mm,配備一系列掃描及觸發模塊,SP25M是世界上最小型的多用途掃描測頭系統。
關于SP25M
SP25M由兩個傳感器組成,包含在一個外殼中。用戶可從四個掃描模塊(可安裝長度從20 mm至400 mm的M3測針)中選擇任意一個,與雷尼紹的TP20系列測頭模塊兼容的轉接模塊進行切換。這一功能可實現在單個測頭系統中進行掃描和觸發測量。
SP25M小巧的尺寸和自動吸附安裝功能使之與PH10M/MQ和PH6M測座兼容。它還可安裝在自動吸附的加長桿上。同時,這些組合具有極佳的測觸能力,便于檢測各種零件特征。
特性與特點
·世界上最小的掃描測頭,直徑僅為25 mm
·優異的計量性能 — 獨立的光學傳感和三次多項式補償
·四個模塊在各種測針長度(最長可達400 mm)范圍內均具有理想的性能
·二合一傳感器 — 掃描和觸發
·防碰撞保護功能,測針交換簡單
·快速簡便的測頭標定循環程序
·適用于輪廓和外形測量
·適用于機動可重復定位測座,靈活性更強,掃描循環時間更短
·設計簡潔、剛性好,可靠性更高 — 無馬達或鎖定機構
SP25M規格
安裝 |
雷尼紹自動吸附:PH10M、PH10MQ或PH6M |
適合的接口 |
可以是:UCC控制器 |
測頭屬性 |
三軸模擬測量 (X, Y, Z) SM25-5:在三個軸XYZ方向均有平面平移 |
測量范圍 |
在X、Y和Z方向?yàn)椤?.5 mm SM25-5:±0.3 mm |
超程范圍 |
在X和Y方向?yàn)椤?.0 mm SM25-5: |
碰撞保護 |
X, Y, –Z — 模塊或測針架折斷 |
分辨率 |
使用UCC2子卡或AC3接口卡時< 0.1 μm |
彈簧剛性 |
標稱值為0.2 N/mm到0.6 N/mm,取決于測針長度 |
減振 |
單個粘性流體減振器 SM25-5:兩個粘性流體減振器 |
電源 |
測頭為+12 V (±5%)、–12 V (+10% / –8%)、+5 V (+10% / –13%) 直流電 |
輸出 (X,Y,Z) |
非線性及非正交模擬輸出 — 速率、增益和分辨率不固定 |
測針系列 |
M3 |

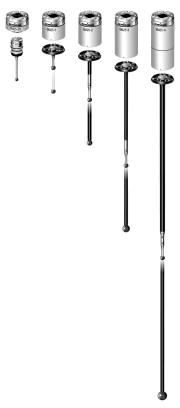

SP25M模塊和測針架
一系列模塊組件使SP25M用戶能夠自建自我需求的測頭能力。
每一種SM25-#掃描模塊在增益和彈簧剛性方面都經過最優化處理,可適應規定的測針長度范圍。每一種模塊都有相匹配的SH25-#測針架。
SH25-3和SH25-4測針架是一根固定的碳纖維桿,上面安裝了M3測針,提供合適的工作長度。
同時,SP25M在使用SM25-1/2/3/4掃描模塊和原裝標準測針架 (SH25-1/2/3/4) 時,可以安裝曲柄式(非直式)測針配 置,但是在需要較大偏置的場合,要實現最佳測量性能,雷尼紹建議使用新型SH25-2A/3A/4A系列測針架,該測針架專門用于解決此類測針組合可能導 致的問題。
SM25-1掃描模塊 |
SM25-2 |
SM25-3 |
SM25-4 |
TM25-20 TTP轉接模塊 |
|
|
|
|
|
用于SH25-1。 測針長度:20 - 50 mm |
用于SH25-2。 測針長度:50 - 105 mm |
用于SH25-3。 測針長度:120 - 200 mm |
用于SH25-4。 測針長度:220 - 400 mm |
用于TP20觸發式模塊和加長桿。 |
FCR25自動更換架
一系列FCR25模塊交換系統,每一種系統都允許任意SP25M系統元件存儲在每一個端口中。
·SM25掃描模塊和TM25-20 TTP模塊轉接頭可直接存儲在FCR25端口中
·SH25掃描測針架需要PA25-SH轉接頭
·TP20模塊可借助PA25-20轉接頭存放
FCR25 |
FCR25-L3 |
FCR25-L6 |
FCR25端口轉接頭插片組件 |
|
|
|
|
三端口裝置適合安裝在MRS模塊交換架系統上。 |
用于較小坐標測量機和光學坐標測量機的三端口獨立裝置。 |
用于較小坐標測量機和光學坐標測量機的六端口獨立裝置。 |
PA25-SH和PA25-20插片,用于存放SH25-#測針架或TP20測頭模塊。 |
AC3接口卡
AC3接口卡設計用于計算機或OEM 控制器(ISA總線)提供坐標測量機系統控制的場合。接口卡執行測頭管理功能。
